[전기차라이프]아우디 순정 충전기 설치기 1탄

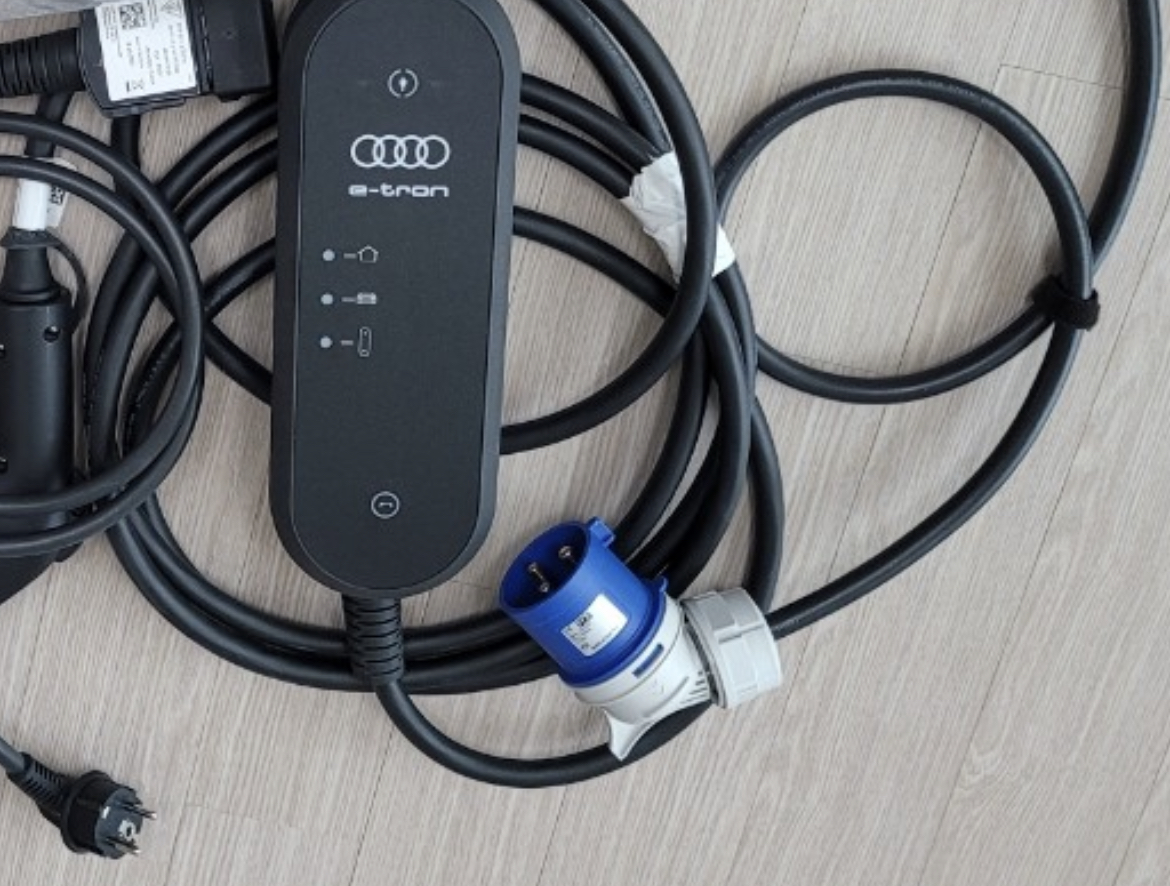

국내에 출시된 아우디 전기차에는 트렁크나 프렁크에 비상용 충전기를 제공합니다.
과연 이 충전기가 비상용으로만 사용될까요?

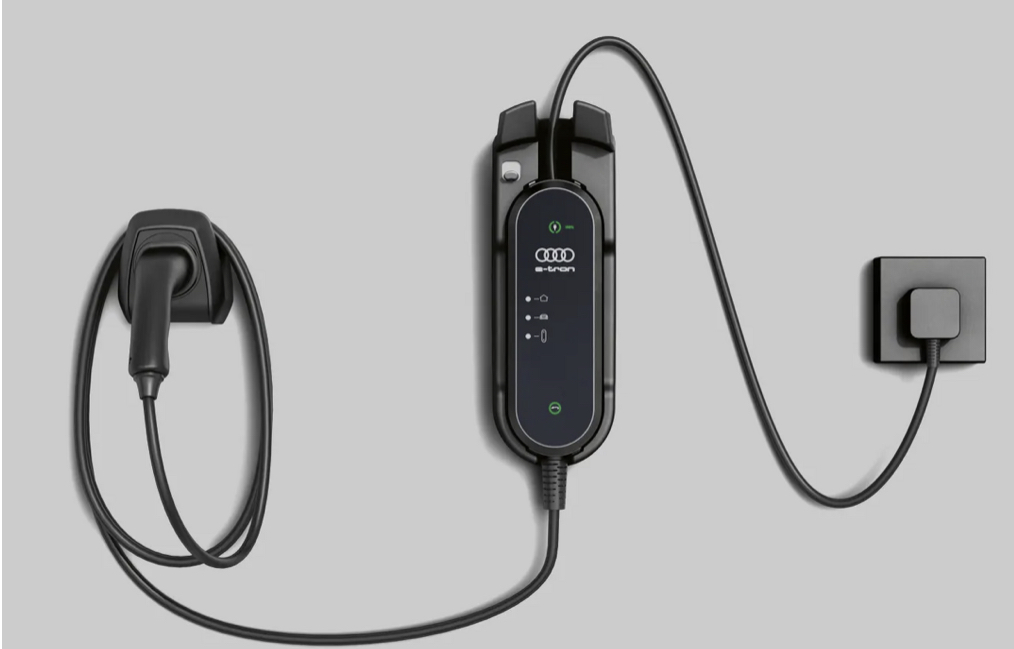

바로 해외에선 이런 모습으로 사용합니다.

모두에게 홀더를 주는건 아니다

안타깝지만 기존 이트론 모델을 출고하신분들은 사진에 보이는 벽홀더와 충전 커플러 홀더(마운트) 등 고정적으로 사용할 수 있도록 필요한 악세사리를 제공합니다.

하지만 22년 Q4 이트론 출고자는 오직 충전기만 제공합니다.

집에서 고정적으로 사용하려니 홀더세트 구하는것 부터 난관입니다. 그리고 기본 제공 충전기의 플러그가 두가지인데 1개는 일반 220v 플러그이고, 다른 하나는 단상 220v 3p 산업용 플러그 입니다.

일단 홀더세트 부터 구해야겠지요.

개인 거래를 활용하자

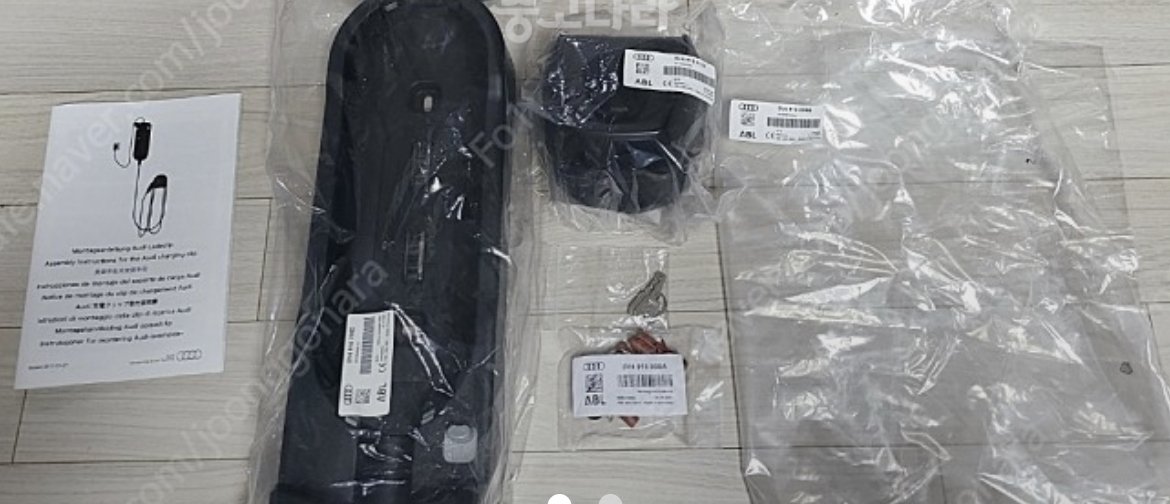

네이버 전기차 동호회에 이트론 출고자분중에 홀더세트만 팔아달라고 요청해서 5만원에 개인거래를 했습니다.
참고로 서비스센터에도 팔고 있지만 가격이 엄청 비싸서 그냥 안하는게 낫습니다.

자 이제 홀더세트를 구했으니 필요한 전기자재들을 구해야합니다. 그리고 기본 제공된 산업용 플러그는 PCE사의 32A 3P(2전원 1접지) ㄱ자 핸들 플러그 입니다.

요게 좀 애매한게… 괜히 꺽여있어 벽부형 소켓과 벽의 간격으로 플러그 결합이 어렵습니다. 그래서… 어차피 벽부형 소켓을 사는김에 일자형 플러그도 사서 교체를 하는겁니다.

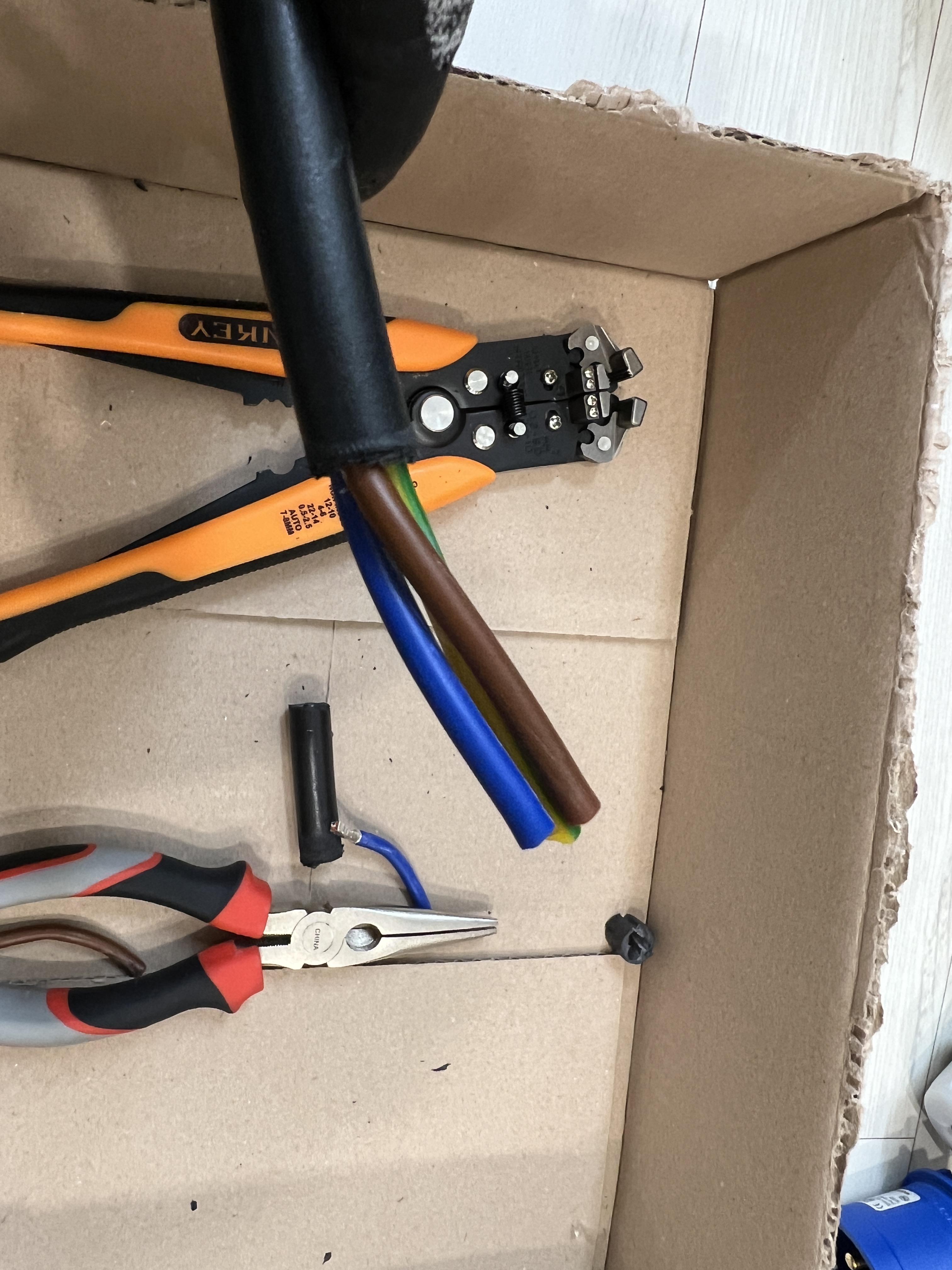

전기 작업에 필요한 공구는 꼭 준비하세요

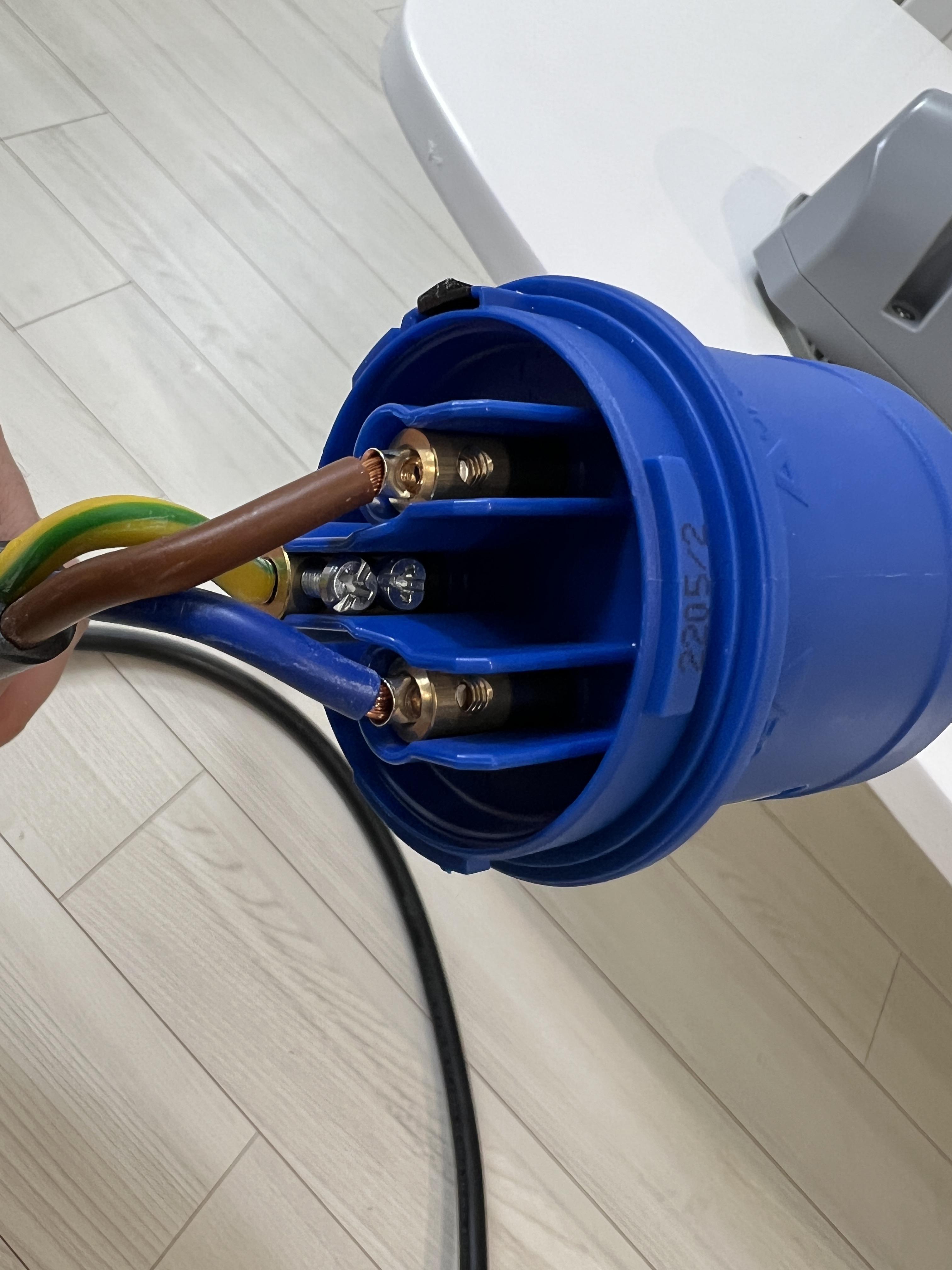

기존 PCE 플러그를 탈거합니다.

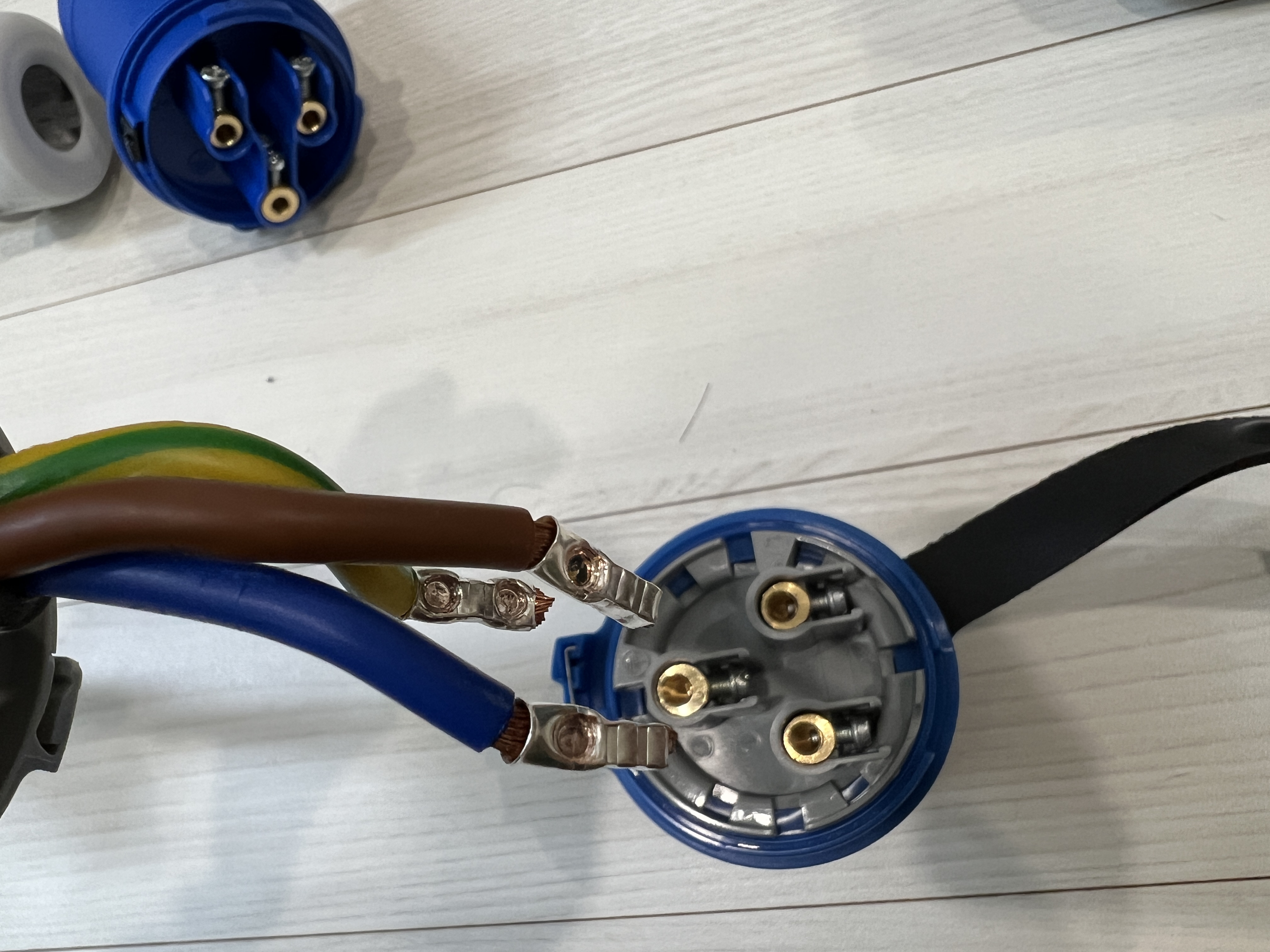

기본 제공된 산업용 플러그를 탈거해보니 전선은 대충 6sq의 연선으로 되어있고 엔드슬리브로 압착하여 플러그 단자에 나사로 조여진것을 확인할 수 있습니다.

탈거된 전선의 압착 단자는 어차피 재사용이 어려울거같고 새로산 르그랑 32A 3P 단자에는 안들어갑니다. 일단 기존 단자는 커팅하고

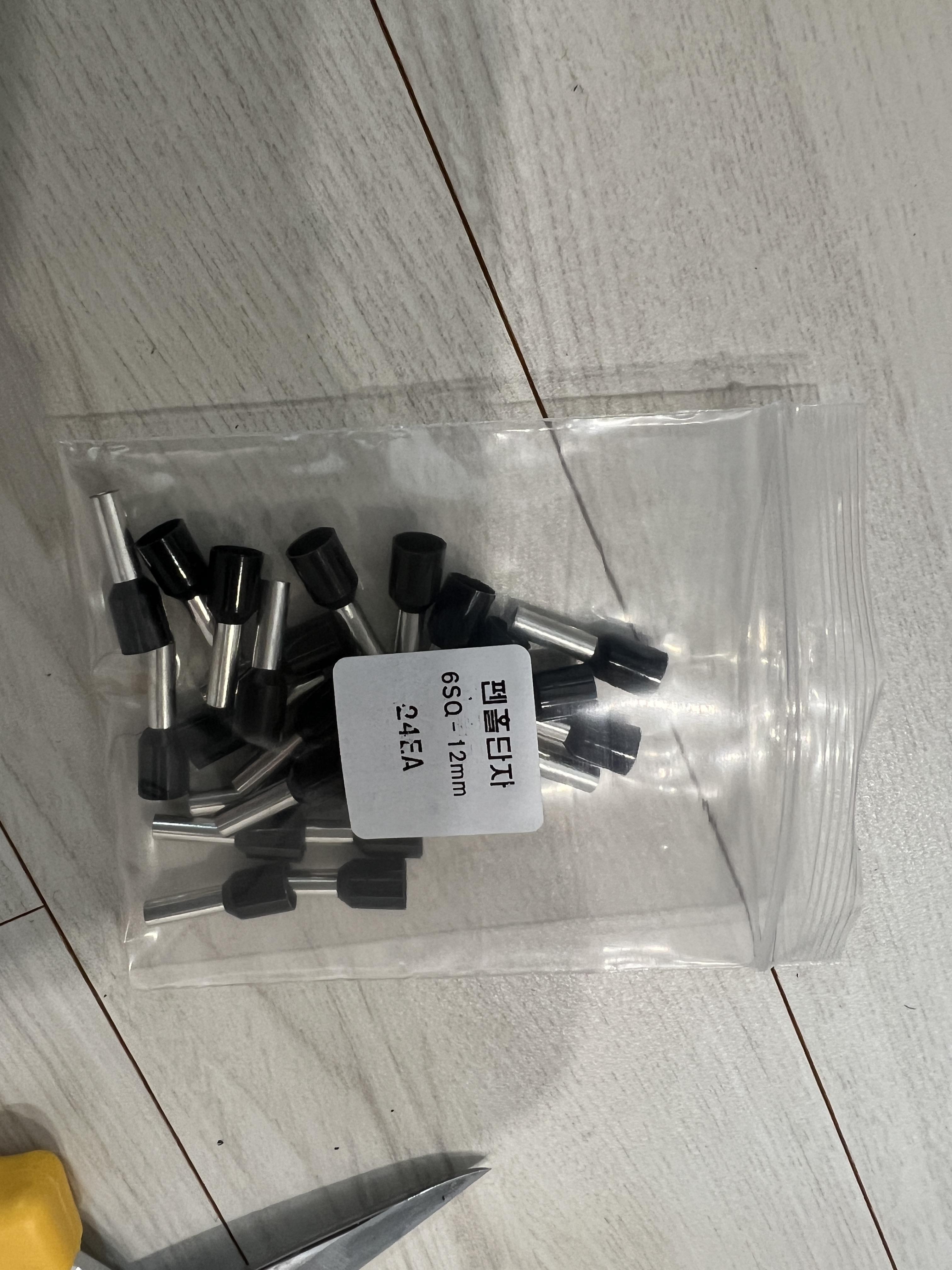

전오전기사의 ks ul인증 6SQ 12mm 펜홀 단자를 활용합니다.

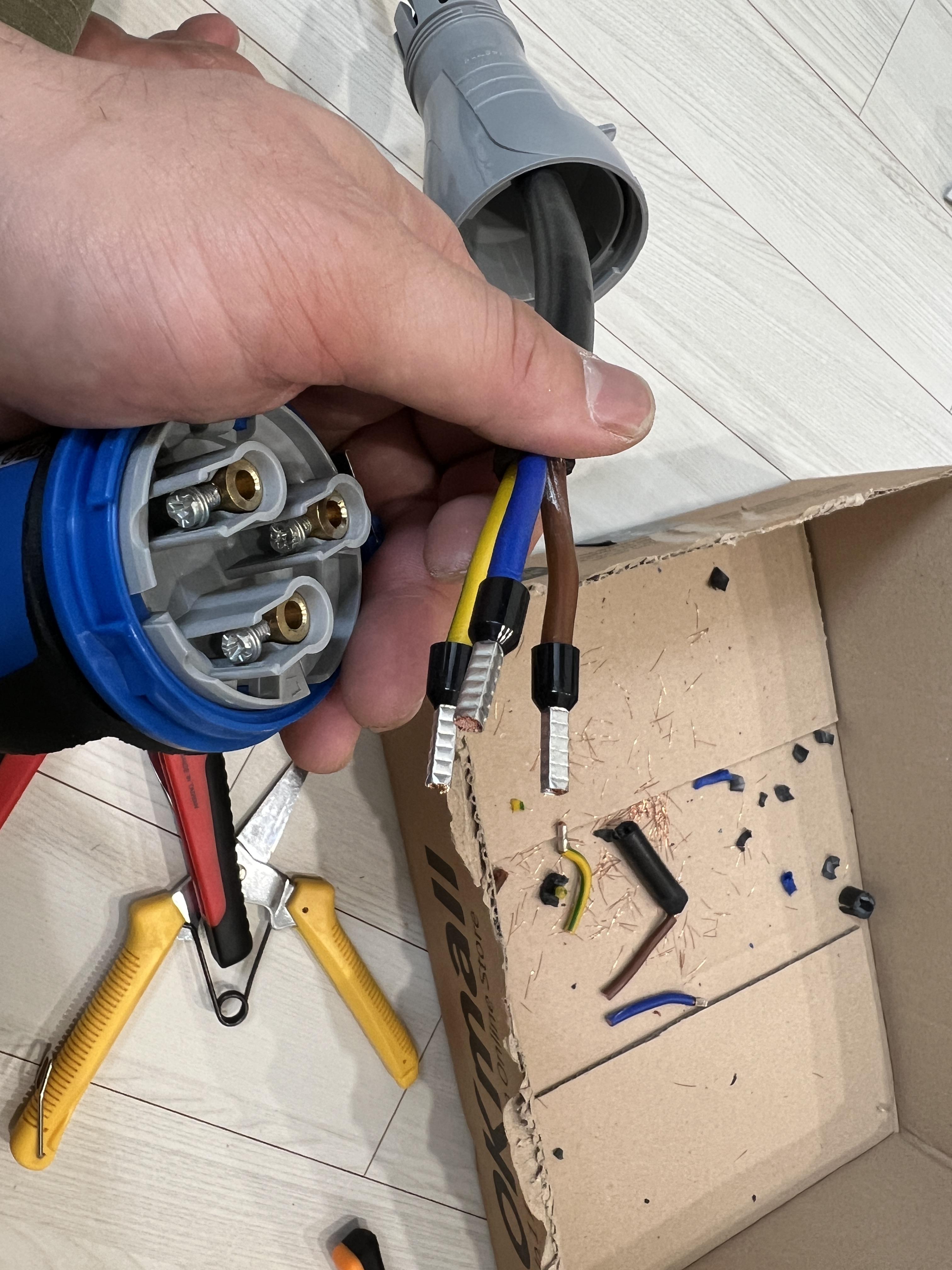

펜홀 단자를 끼우고 펜홀 사각 압착기로 야무지게 압착하여 마감합니다.
박스안에 보시면 연선의 도체를 너무 건드려서 시간이 지체된걸 알수있습니다.

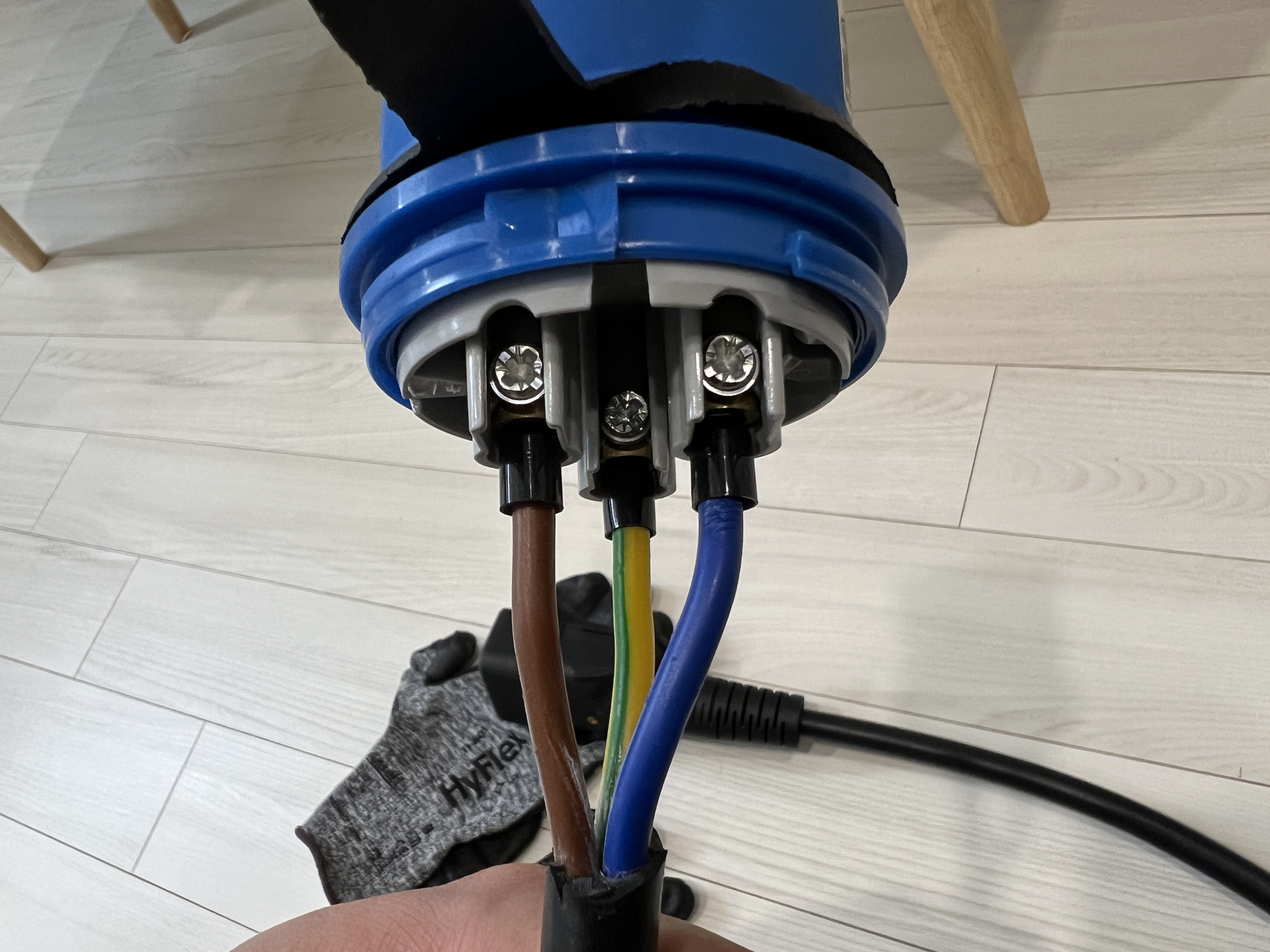

새 플러그에 결합

전선과 플러그를 결합할땐 반드시 엔드슬리브를 하셔야합니다. 그래야 나사로 꽉 조일수가 있고 도체가 이탈인되어 열발생 및 누전을 예방할 수 있습니다.
참고로 녹색과 노란색에 섞인 전선이 접지선입니다.

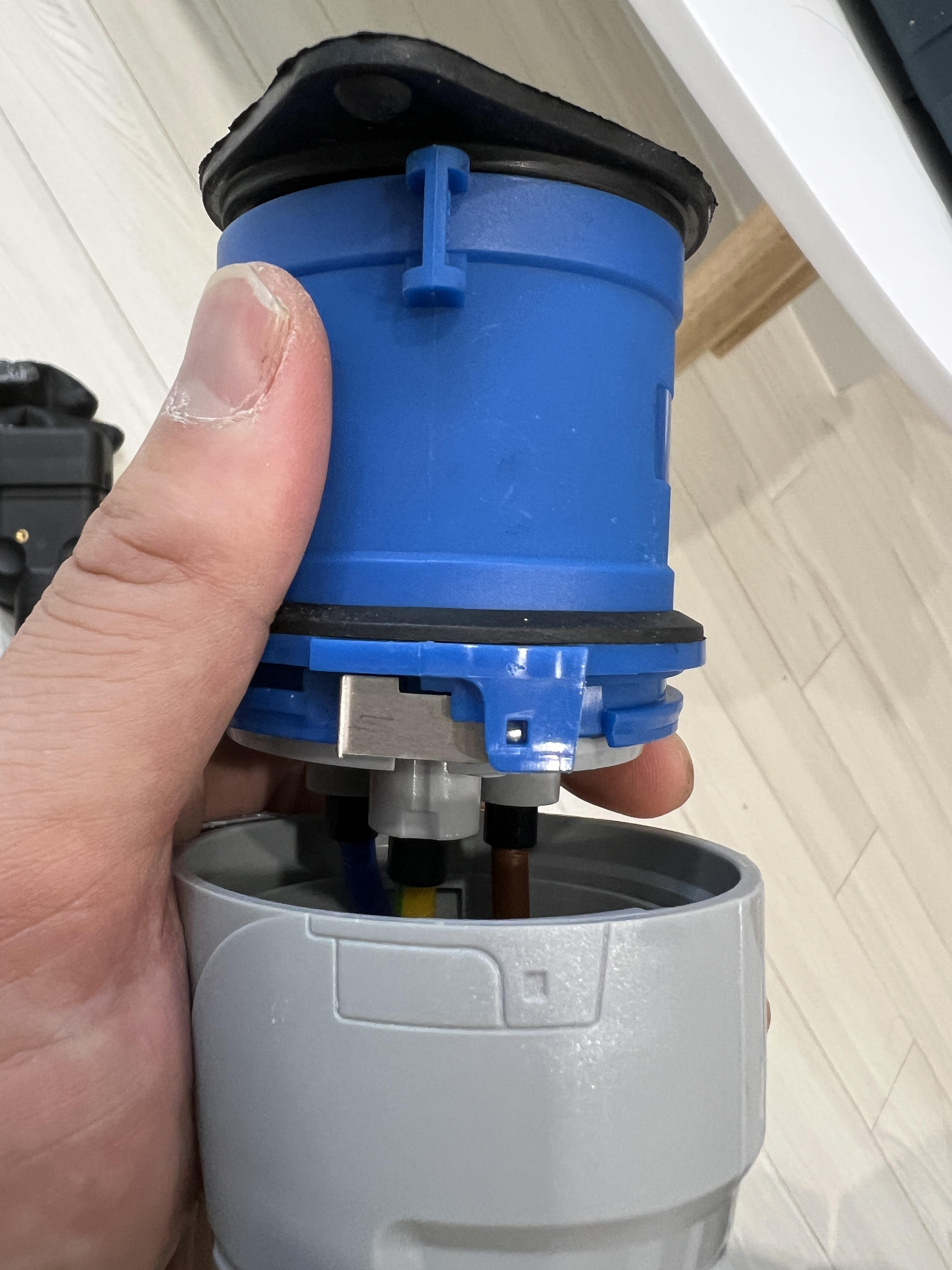

플러그 조립은 매우 간단합니다.
모양대로 꼽고 돌리면 완성이 됩니다.

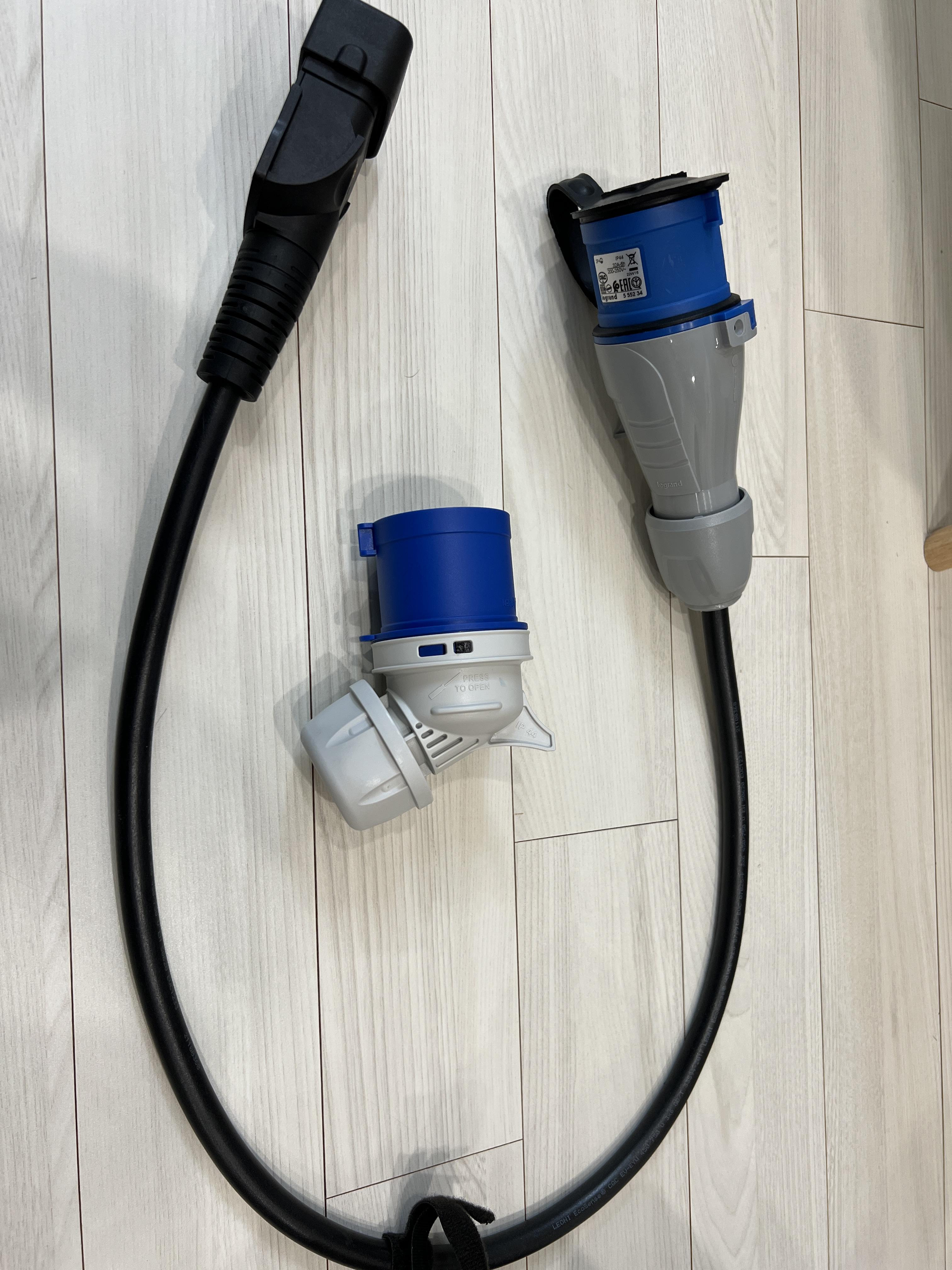

이제 교체한 플러그를 비교해보시죠.
괜히 ㄱ자로 꺽인 플러그로 되어있어서 일자형으로 바꿨네요.
그리고 르그랑 플러그로 교체하면 추가 악세사리로 고무 커버도 구매할 수 있어 사용하지 않을땐 이렇게 플러그를 막을수 있습니다.

이상 아우디 순정충전기 설치 1탄은 마무리하고 곧 2탄을 포스팅해보겠습니다.
